Meraki MRとOneLoginによるWPA2 Enterprise

Meraki OneLogin

Meraki MRとOneLoginによるWPA2 Enterpriseの設定方法を整理します。

OneLoginはRADIUSの機能があり、Meraki MRからRADIUSの認証先として指定するとWPA2 Enterpriseによる認証が行えます。 OneLoginのRADIUSはInternet側に存在しており、RADIUSのAuthenticatorとなるMeraki MRを送信元IPアドレスとSecretで識別します。

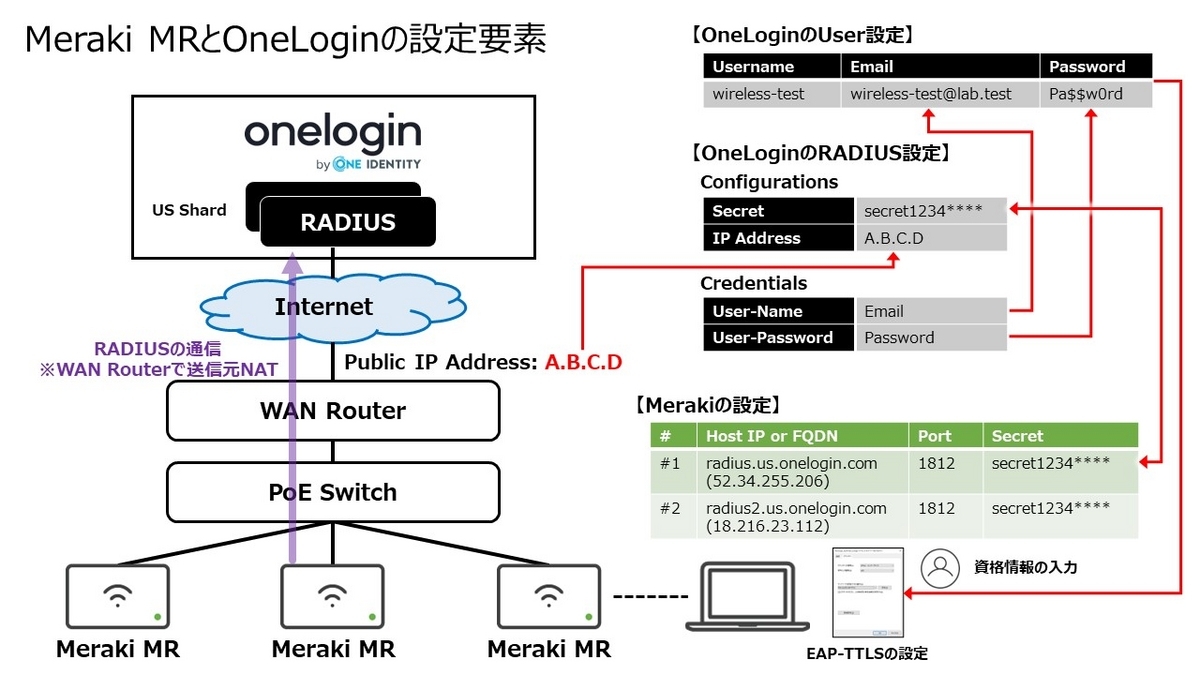

Meraki MRとOneLoginの設定要素

OneLogin, Meraki, 無線LANクライアントの3ヵ所で設定が必要になるため、各構成要素を意識してください。

前提情報

OneLoginのRADIUS設定が参照するIP Addressは、Meraki MRの LAN IP ではなく PUBLIC IP になります。

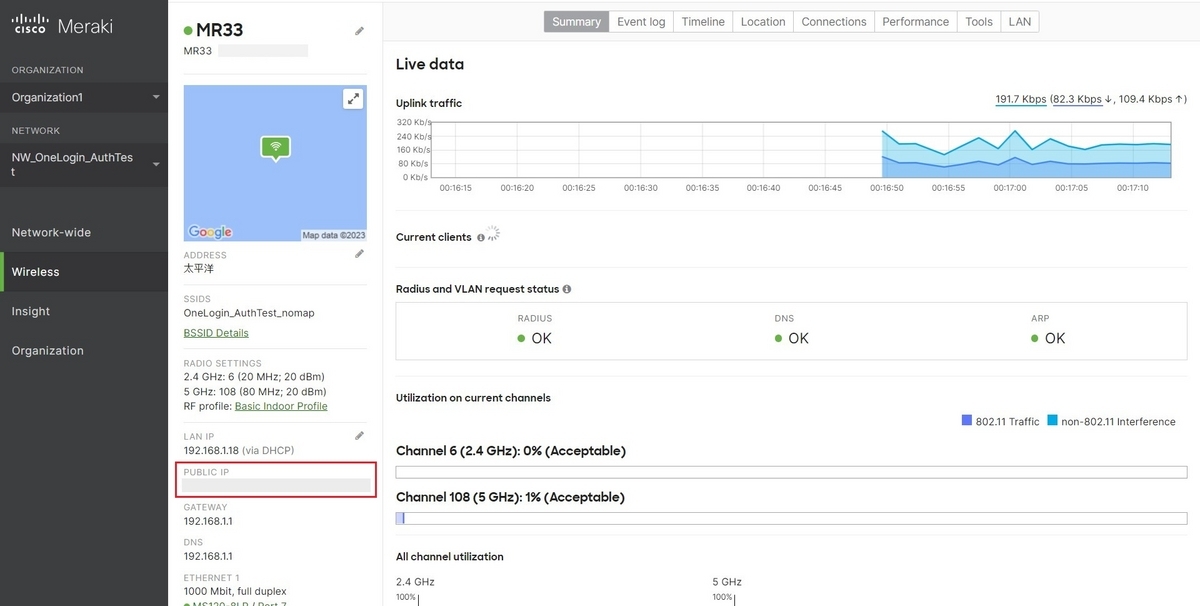

Meraki Dashboard - Meraki MRのPUBLIC IP

そのため本番環境での導入時は、Meraki MRの上流にあるWAN RouterのPublic IP Addressは固定アドレスの割り当て方式にしてください。 PPPoEのIPCPやDHCPによる動的アドレスの割り当て方式の場合は、InterfaceのDown/Upなどによって割り当てアドレスが変動したタイミングで、OneLoginのRADIUS設定で指定したPublic IP Addressの修正が必要になるケースがあります。

OneLoginのCredentials設定のマッピング

OneLoginのRADIUS設定では、WPA2 Enterpriseの認証時に用いる User-Name と User-Password に資格情報を Users の登録要素とマッピングが必要になります。

本記事では下記の表のようにデフォルト値のままにしております。

設定項目 Usersの該当要素 備考
User-Name Email (デフォルト値) 例: wireless-test@lab.test
User-Password Password (デフォルト値)

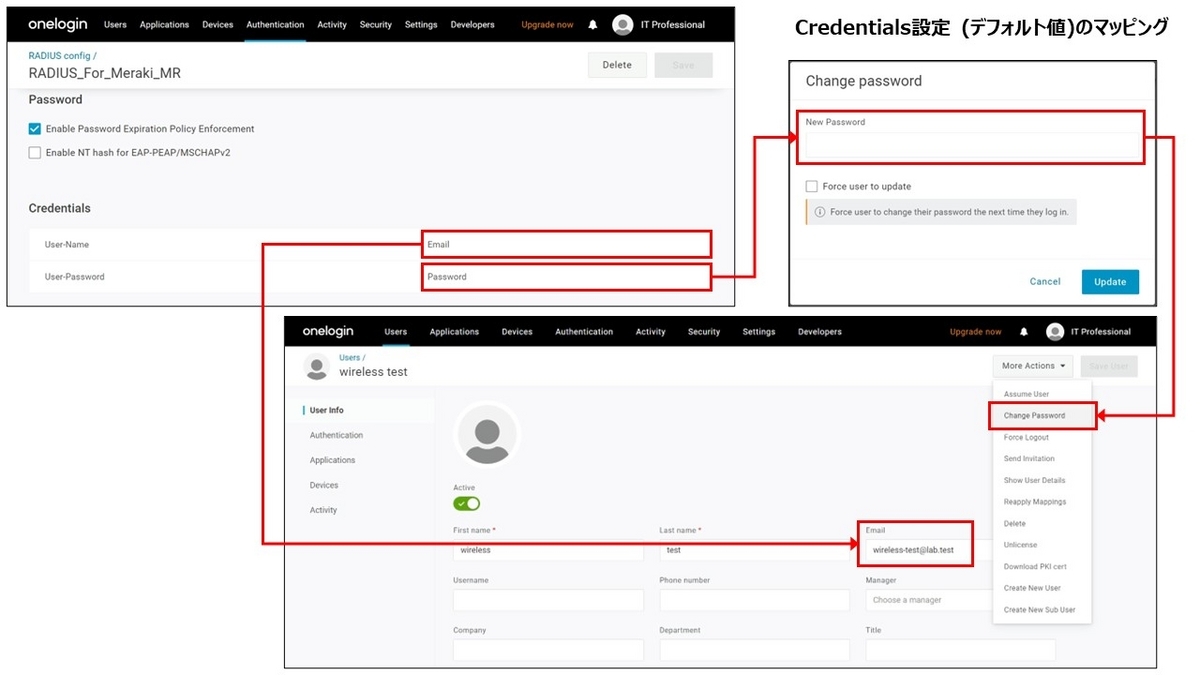

OneLogin - Credentials設定 (デフォルト値)のマッピング

検証時の情報

2023年02月頃に検証しています。 Meraki MRのモデルはMR33でVersionは MR 29.4.1 (Stable)になります。

設定

OneLoginの設定

OneLoginではRADIUSとUserの設定が必要になります。本記事ではUserはOneLogin上に直接手動で作成します。

RADIUSの設定

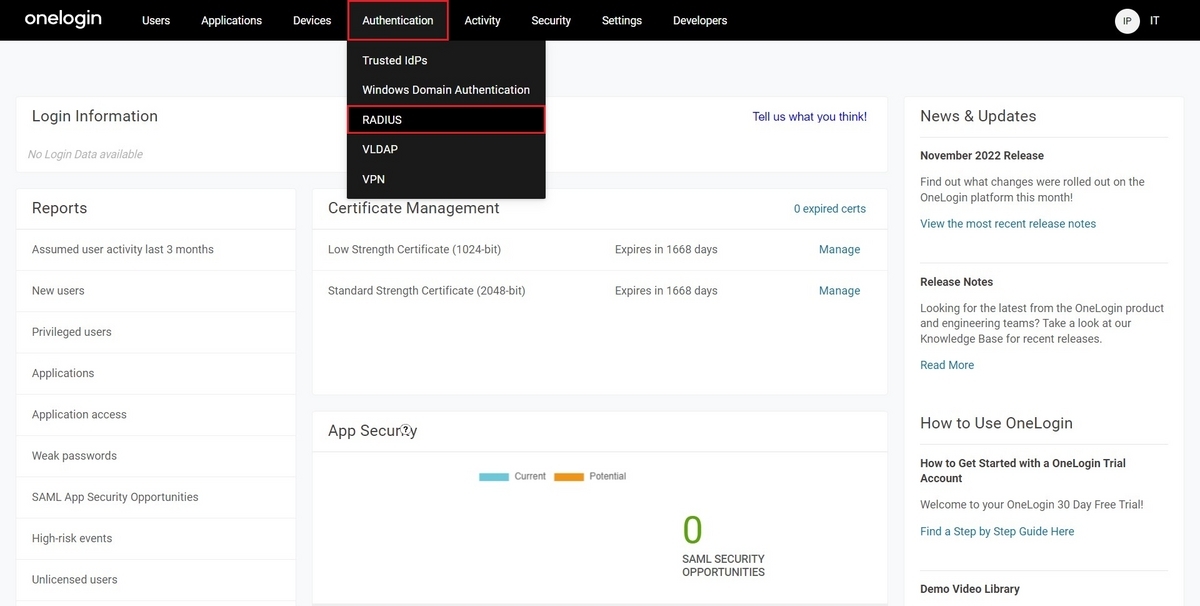

  • メニュー: Authentication > RADIUS に移動し、New Configuration ボタンを押下してRADIUS configを新しく作成します。

    OneLogin - RADIUSの設定画面への移動 (1/2)

    OneLogin - RADIUSの設定画面への移動 (2/2)

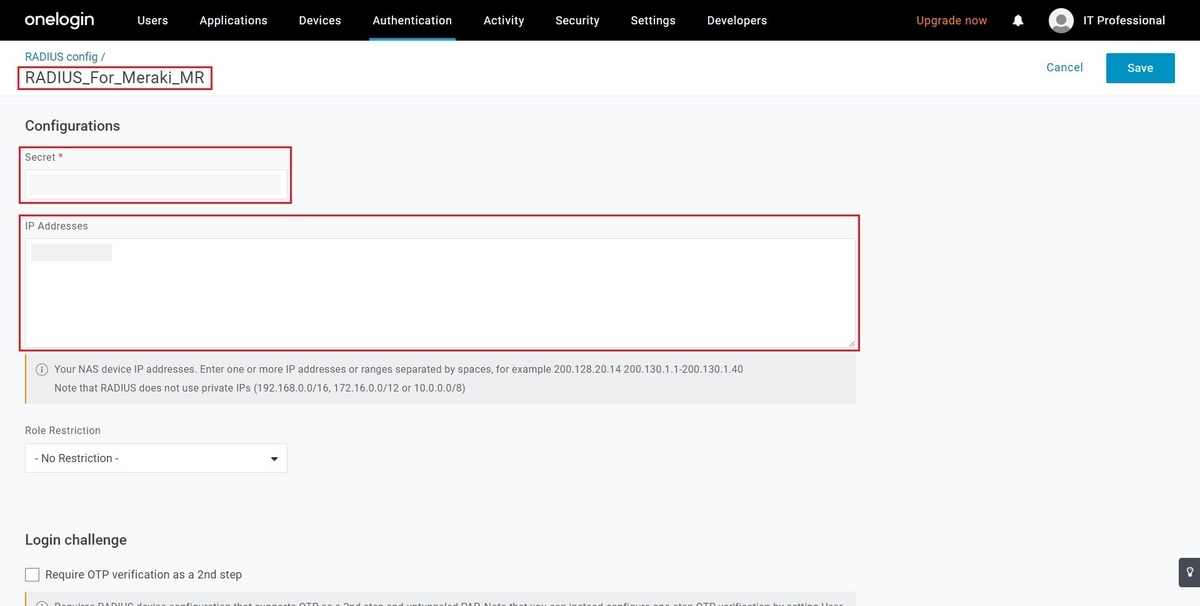

  • RADIUS config の設定を行います。

    • Name (RADIUS config / に続く名称の指定箇所)には任意の名称を指定します。本記事ではMeraki MRとの認証連携を示すために RADIUS_For_Meraki_MR としています。
    • Configuration セクションの Secret を設定します。Merakiの設定と一致させる必要があります。
    • IP Address にはMeraki MRに紐付くPublic IP Addressを設定します。

    OneLogin - RADIUS config の設定

Userの設定

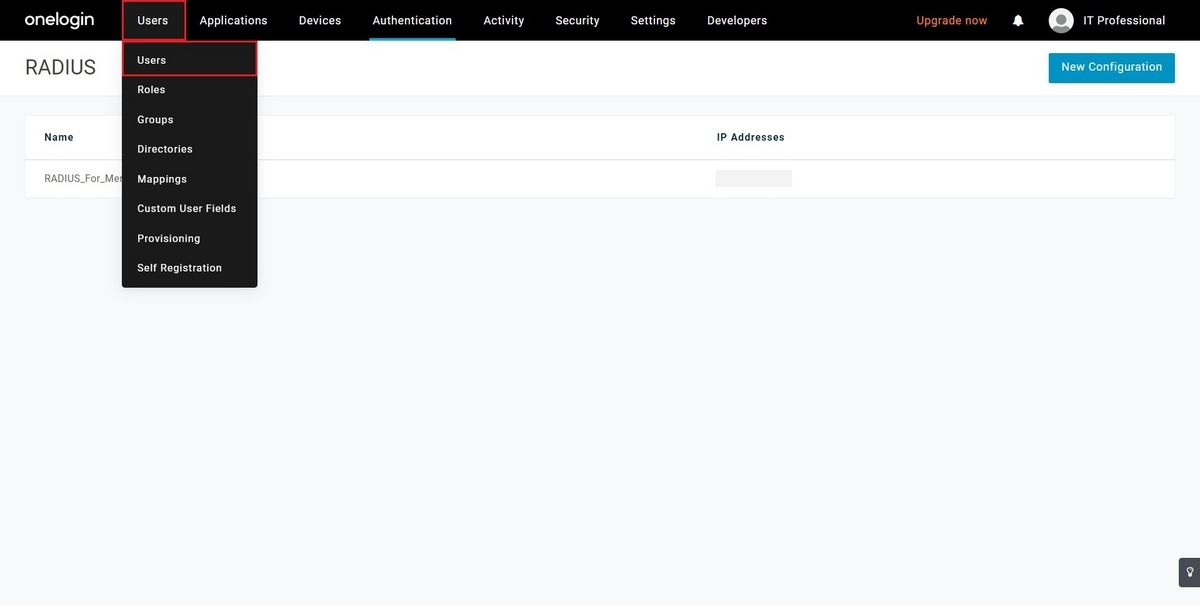

  • メニュー: Users > Users に移動し、New User ボタンを押下して検証用Userを作成します。

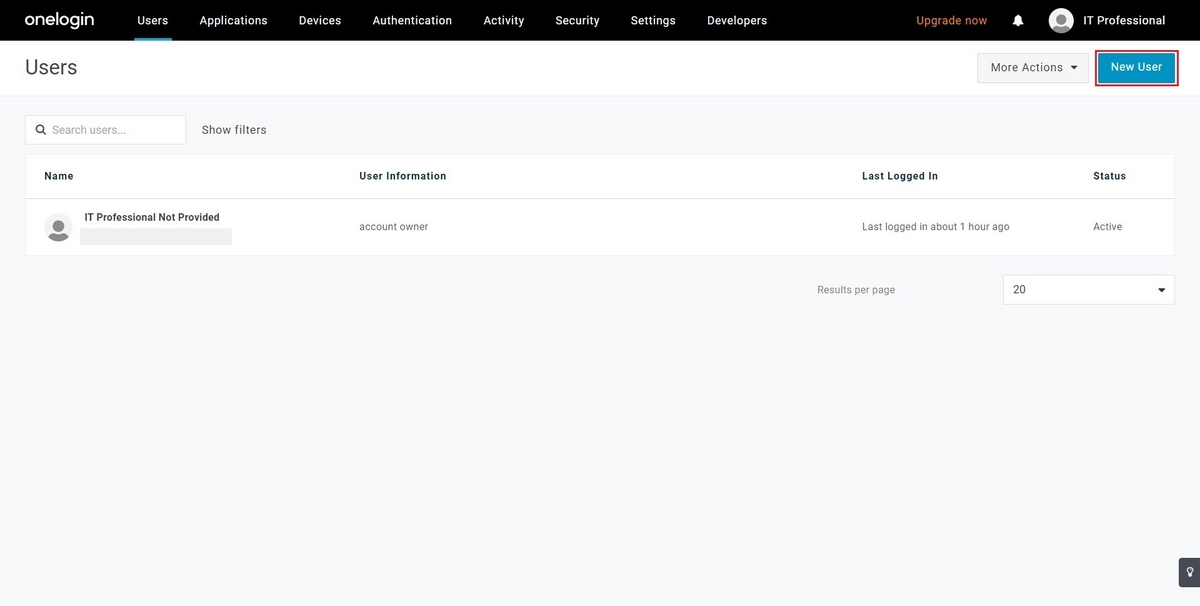

    OneLogin - Userの設定画面への移動 (1/2)

    OneLogin - Userの設定画面への移動 (2/2)

  • 必須項目である First name と Last name に任意の情報を指定し、Email にはWPA2 Enterpriseの認証用メール アドレスを指定します。RADIUSの Credentials 設定でマッピングを変えている場合は、必要な項目にも適宜入力してください。

    OneLogin - Userの作成

  • More Actions ボタンのサブ メニューより、Change Password を選択して任意のPasswordを指定します。

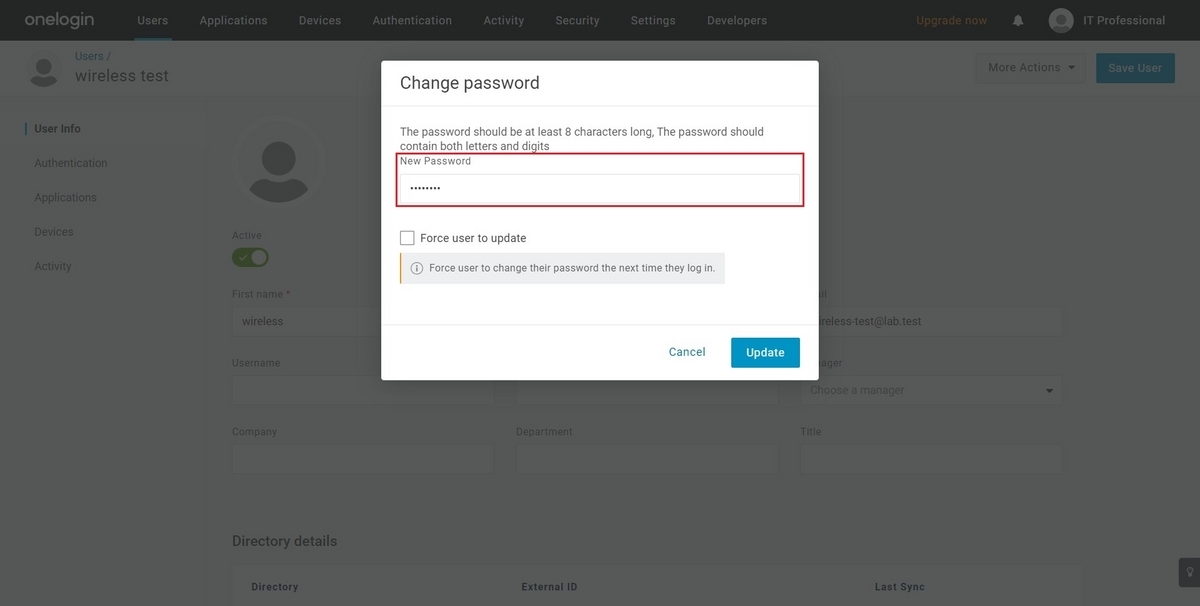

    OneLogin - Passowrdの変更 (1/2)

    OneLogin - Passowrdの変更 (2/2)

Meraki Dashboardの設定

  • メニュー: Wireless > SSIDs から任意のSSIDの edit settings を押下します。

    Meraki Dashboard - 対象SSIDの選択

  • 必要に応じて SSID (name) を任意の名称に修正します。また、SSID status が無効になっている場合は Enabled にしてください。

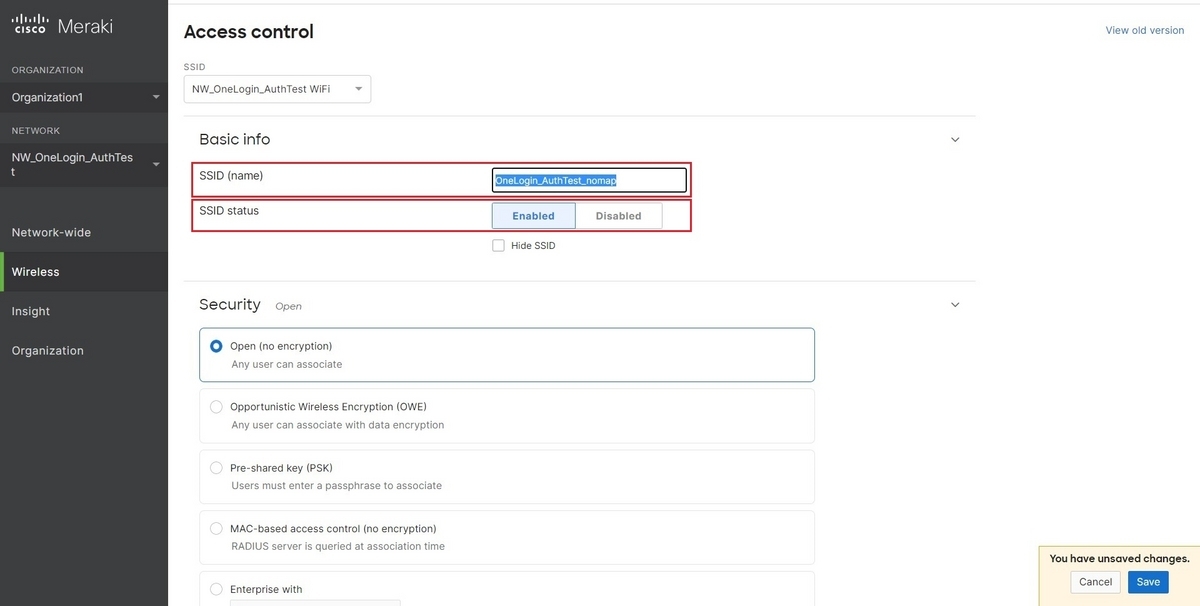

    Meraki Dashboard - SSID名の修正と有効化

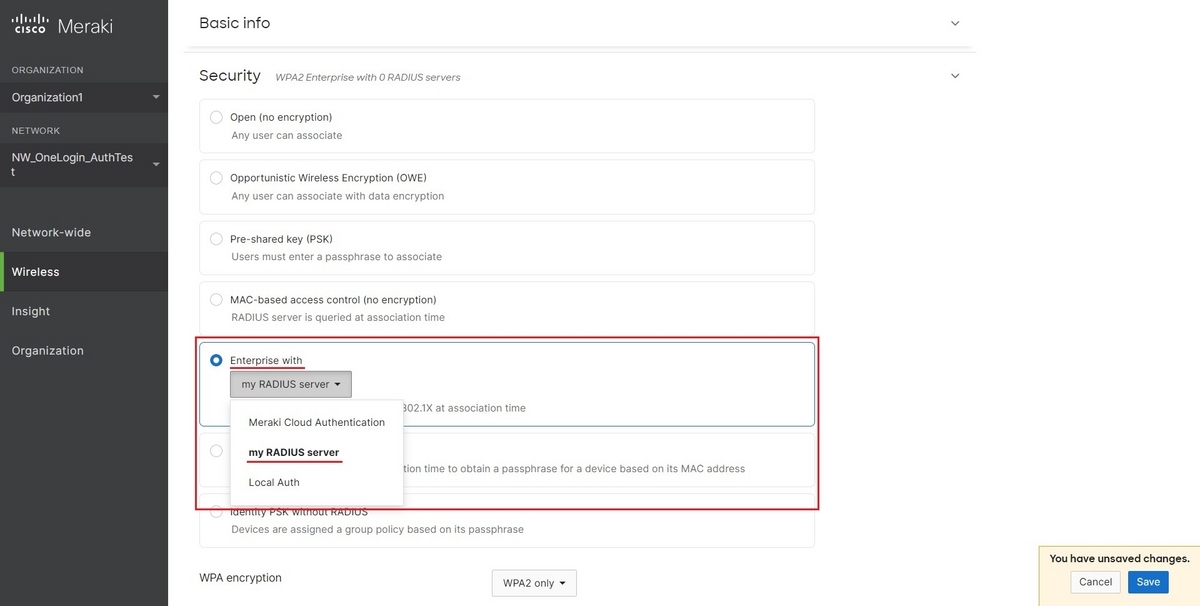

  • Security セクションにて Enterprise with のラジオ ボタンを選択してから、ドロップダウン リストは my RADIUS server に設定します。

    Meraki Dashboard - 認証方式の選択

  • RADIUS セクションの RADIUS servers を設定します。

    Meraki Dashboard - RADIUS serversの設定

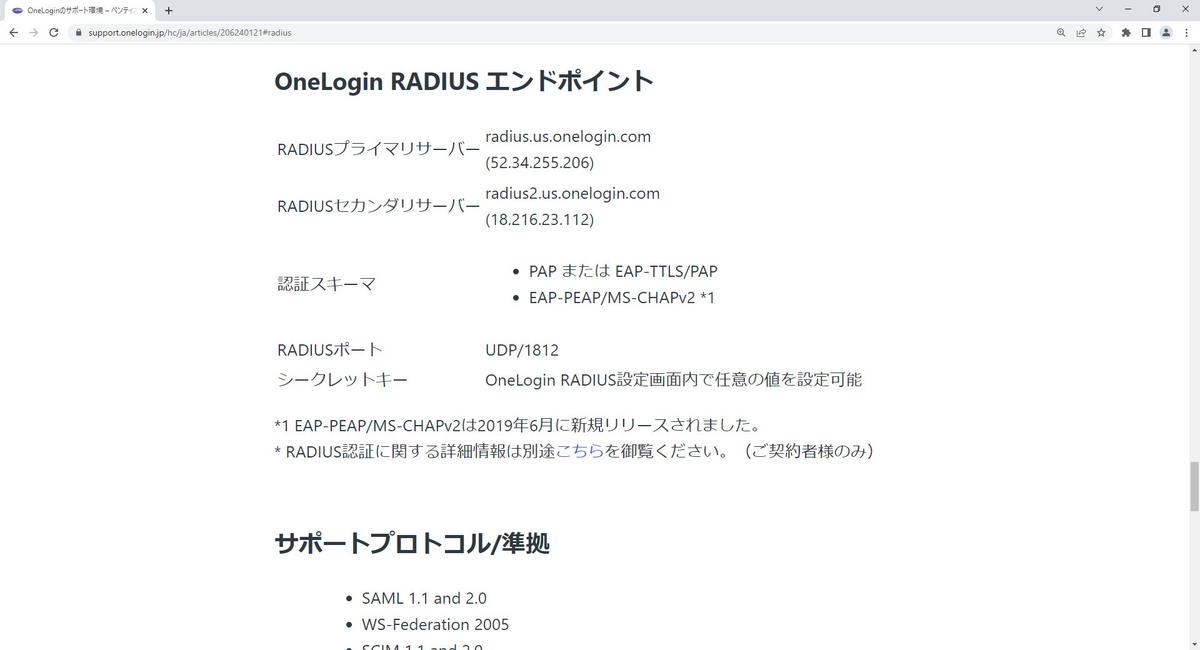

    • Host IP or FQDN と Port の設定情報はOneLoginのドキュメントから最新の情報を確認してください。US ShardとEU Shardがあるようですが本記事ではUS Shardで設定します。

      2023年02月頃の情報では下記のように設定します。Meraki MRは名前解決ができるためFQDN指定が可能です。適宜、IPアドレス指定と使い分けてください。本記事ではUS Shardの情報で設定しているため、EU Shardの場合は読み替えてください。

      # Host IP or FQDN Port
      #1 radius.us.onelogin.com (52.34.255.206) 1812
      #2 radius2.us.onelogin.com (18.216.23.112) 1812

    • Secret はOneLoginのRADIUS設定と一致させます。

    • Done ボタンを押下して RADIUS servers の設定の確定を忘れないようにしてください。

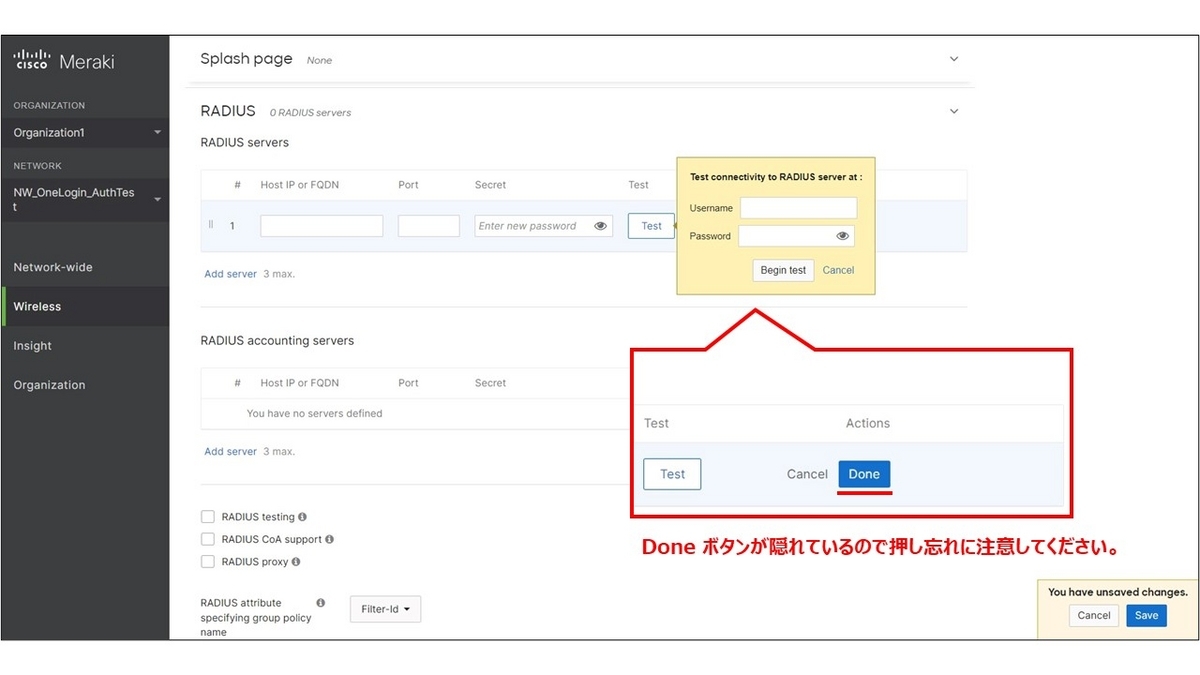

      Meraki Dashboard - RADIUS設定の確定

無線LANクライアントの設定 - Windows想定

OneLoginのドキュメントにはWindows 10とmacOSの設定方法の情報があります。

本記事ではWindows 10での設定を掲載します。

ワイヤレス ネットワークの追加

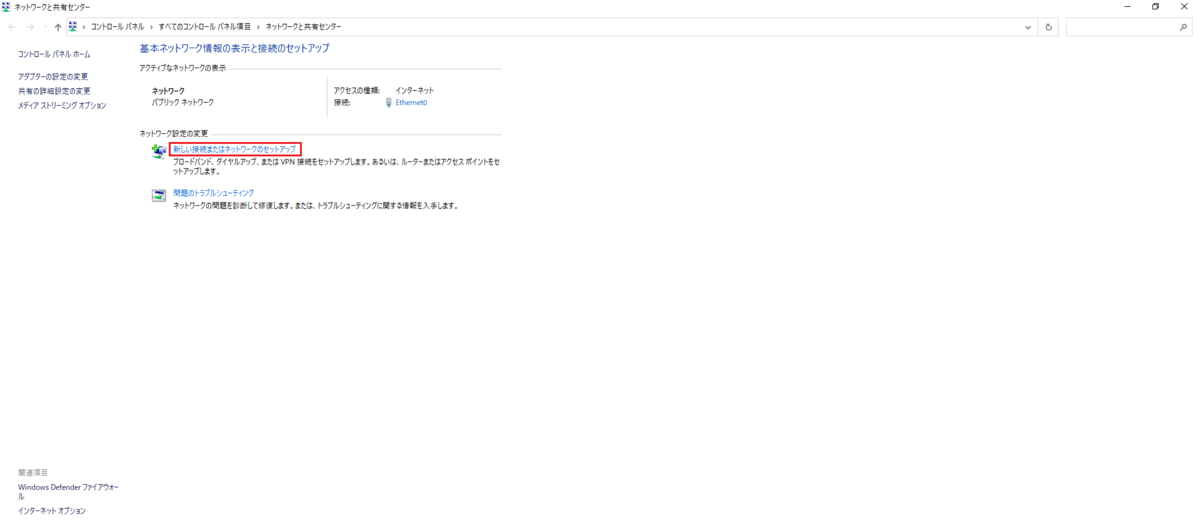

  • ネットワークと共有センター を開いて、新しい接続またはネットワークのセットアップ を押下します。
    ファイル名を指定して実行 (ショートカット: Windowsキー + R) から画面を開く場合は control.exe /name Microsoft.NetworkAndSharingCenter と入力します。

    Windows 10 - ネットワークと共有センター

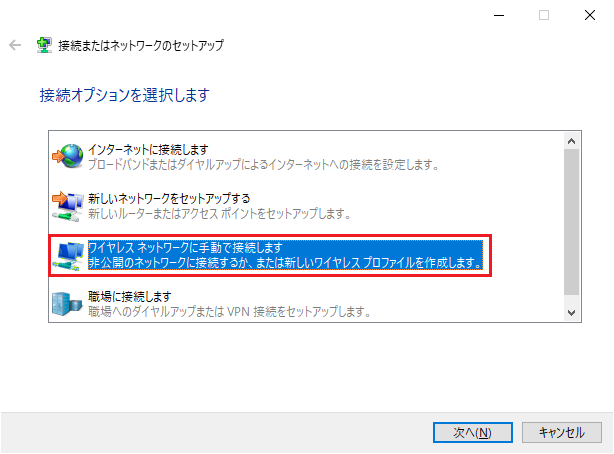

  • ワイヤレス ネットワークに手動で接続します を選択して 次へ を押下します。

    Windows 10 - 接続またはネットワークのセットアップ

  • ネットワーク名 に接続先のSSIDを入力し、セキュリティの種類 を WPA2-エンタープライズ に指定してから 次へ を押下します。

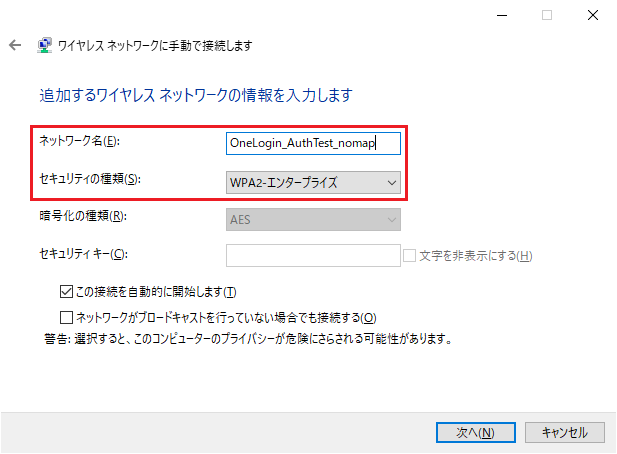

    Windows 10 - ワイヤレス ネットワークに手動で接続します

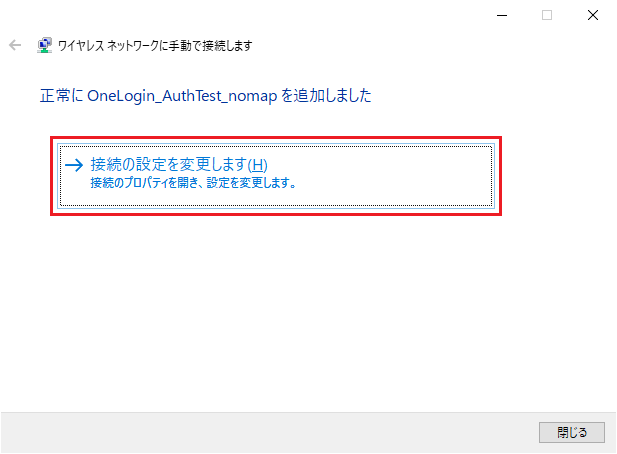

  • 接続の設定を変更します を押下します。

    Windows 10 - 接続の設定を変更します

接続の設定の変更 (ワイヤレス ネットワークのプロパティの編集)

  • ワイヤレス ネットワークのプロパティのセキュリティ タブを押下します。

    Windows 10 - ワイヤレス ネットワークのプロパティ

  • セキュリティ タブ内の ネットワークの認証方法の選択 で Microsoft: EAP-TTLS を選択します。

Windows 10 - ネットワークの認証方法の選択

  • セキュリティ タブ内の Microsoft: EAP-TTLS の 設定 ボタンを押下します。

    Windows 10 - Microsoft: EAP-TTLS の設定

  • これらのサーバーに接続 にUS Shardの *.us.onelogin.com を指定します。EU Shardの場合は *.eu.onelogin.com に読み替えてください。

    Windows 10 - これらのサーバーに接続

  • 信頼されたルート証明機関 で DigiCert Global Root CA にチェックを入れます。編集が完了したら OK ボタンを押下して設定を保存します。

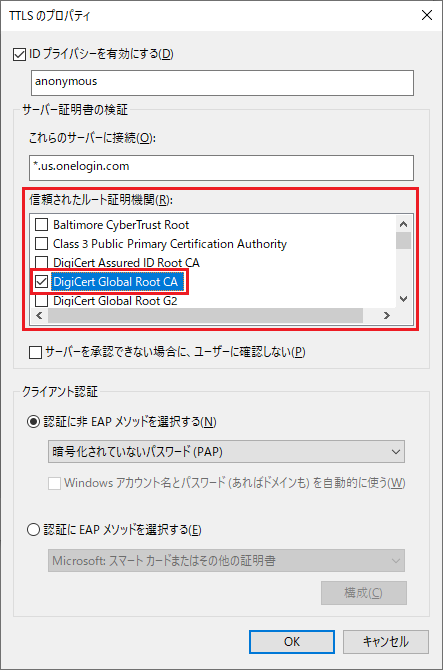

    Windows 10 - 信頼されたルート証明機関

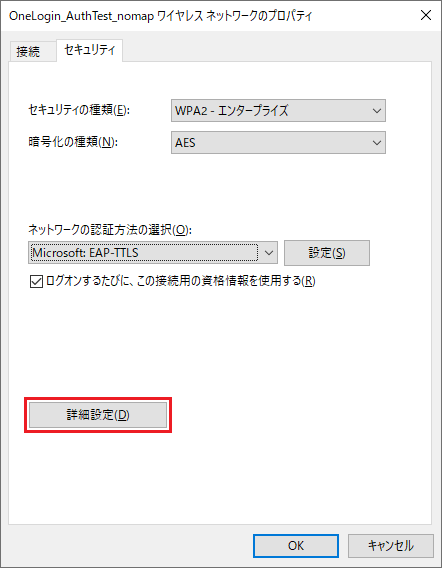

  • セキュリティ タブ内の 詳細設定 ボタンを押下します。

    Windows 10 - セキュリティ タブの詳細設定

  • 802.1X の設定 タブで 認証モードを指定する にチェックを入れて、ドロップダウン リストで ユーザー認証 を選択します。編集が完了したら OK ボタンを押下して設定を保存します。

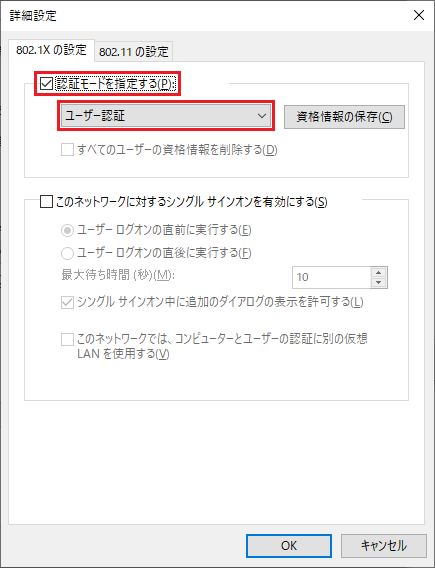

    Windows 10 - 認証モード

SSIDへの接続

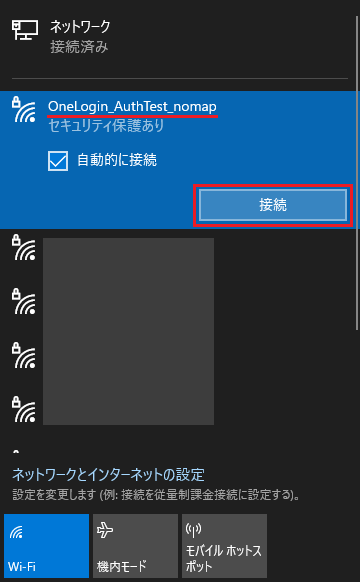

  • 対象のSSIDへ接続します。

    Windows 10 - SSIDへの接続

  • Windows セキュリティ のポップアップが表示されるため、事前にOneLoginで設定していたUserの Email とPasswordを入力します。OneLoginの Credentials 設定のマッピングを変更している場合は適宜読み替えてください。

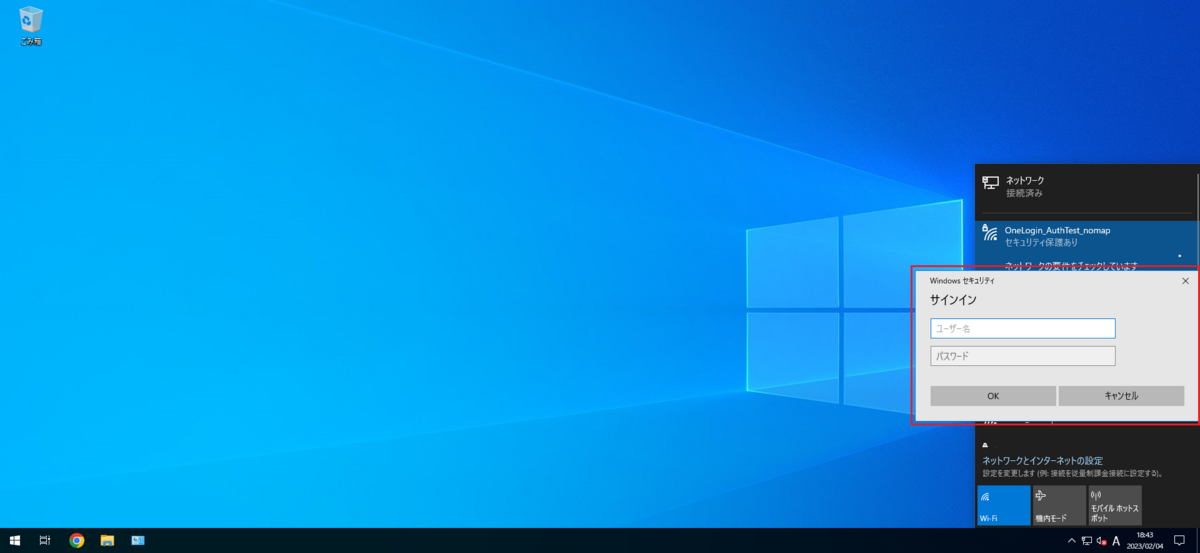

    Windows 10 - 資格情報の入力

  • 証明書の詳しい内容の表示 を押下して、OneLoginの証明書が表示されるのを確認してから 接続 ボタンを押下します。
    備考: 下記の画面キャプチャでは既に 証明書の詳しい内容の表示 を押下したため、 証明書の詳細の非表示 となっています。

    Windows 10 - 証明書の確認と接続

  • 接続が完了したら設定が完了です。

    Windows 10 - WPA2 Enterprise接続完了状態
