Catalyst 9800のWeb UIからのAP Primingの設定

Catalyst 9800には「WLC側にて無線APのJoin先を明示的に制御する」ためのAP Primingと呼ばれる機能があります。
本記事ではAP PrimingのWeb UI (GUI)からの設定方法を扱います。

以前のAP PrimingはCLI からしか設定できませんでしたが、v17.15.1からWeb UI (GUI)にて設定できるようになりました。

本記事ではWeb UIからの設定方法に焦点を当てるため、動作に関しては下記の記事を参照してください。

概要

CLIからの設定をそのままWeb UI化したイメージです。設定もCLIと同様に「定義」と「適用」の2段階に分かれます。

AP Priming Profile自体の定義
適用方法が2パターン
2-a. AP Filterでの無線AP名を条件指定しての適用

2-b. 無線APに対するAP Priming Profileの直接割り当て

イメージ図ではCLIでの設定方法と対比して解説しております。

無線APのJoin先となるWLCを定義するAP Priming Profileの設定です。本設定は定義のみで適用は行いません。

メニュー: Configuration > Tags & Profiles > AP Priming から設定を行います。
備考: v17.15.1より追加された新規メニューです。

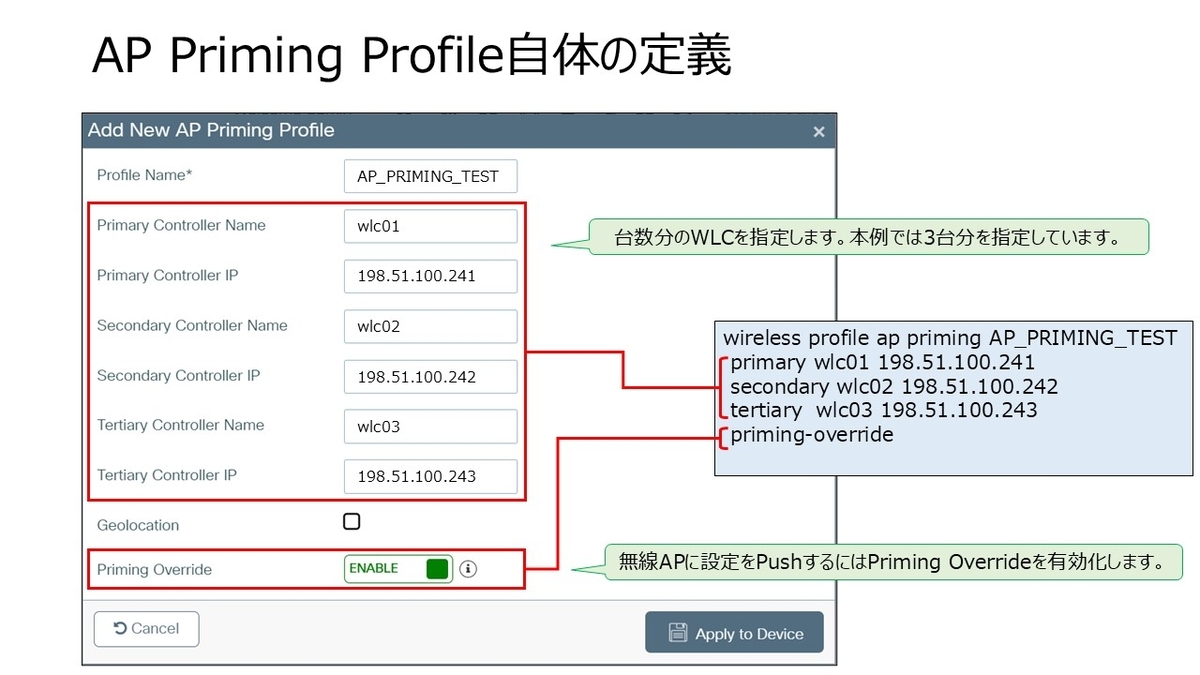

下記はAP Priming Profileの設定イメージです。

AP Priming Profileで定義するパラメーターの要点は下記の通りです。

AP Priming Profileを複数作るようなケースでは、Profile Name に設定意図を組み込むと分かりやすくなります。
例えば、全ての無線APに適用するならば PRIMING_ALL_AP や、東京と大阪のWLCに分散収容してAct-Act構成にするのであれば、 PRIMING_TOKYO , PRIMING_OSAKA にするなど。
Primary/Secondary/Tertiary の各ControllerのHostnameやIPアドレスを入力します。IPアドレスはWMI (Wireless Management Interface)を指定します。
無線APに設定をPushするには Priming Override を有効化します。

無線APの名称に基いてAP Primingを適用する設定です。

メニュー: Configuration > Tags & Profiles > Tags より AP > Filter から設定を行います。

下記はAP Priming Profileの設定イメージです。

以前だと、無線AP名の条件指定に合致したものに対する「Tagの割り当て」の機能のみでした。v17.15.1にて「Priming Profileの割り当て」が可能になりました。
Priority の順に無線AP名が AP name regex にマッチしているか評価されます。AP Filterを複数設定する場合は順番を意識して設定してください。
Priming Profile には事前に定義しておいた設定を紐づけます。
