物理アプライアンス版のCatalyst 9800で管理系にアクセスするための最低限の設定

物理アプライアンス版のCatalyst 9800にて、Web UIやSSHで管理系Interfaceにアクセスするための最低限の設定を書き残します。

設定の概要としては下記になります。

管理系InterfaceのIP Addressの指定
管理系ルーティングの追加
ログイン情報の追加

想定しているモデルは2024年04月時点で登場している C9800-L-C-K9, C9800-L-F-K9, C9800-40-K9, C9800-80-K9 であり、管理系のInterfaceは GigabitEthernet0 で共通です。また対象モデルでは管理系のVRFが Mgmt-intf になっています。

事前の補足

GigabitEthernet0 には vrf forwarding Mgmt-intf がデフォルトで適用されております。本設定例では管理系VRFの視覚化のために ! でコメントアウトした状態で表記しています。

検証環境用の流し込みコンフィグの想定で書いたため、資格情報に関わる password の部分は secret に適宜置き換えてください。

物理アプライアンス版のCatalyst 9800で管理系にアクセスするための最低限の設定

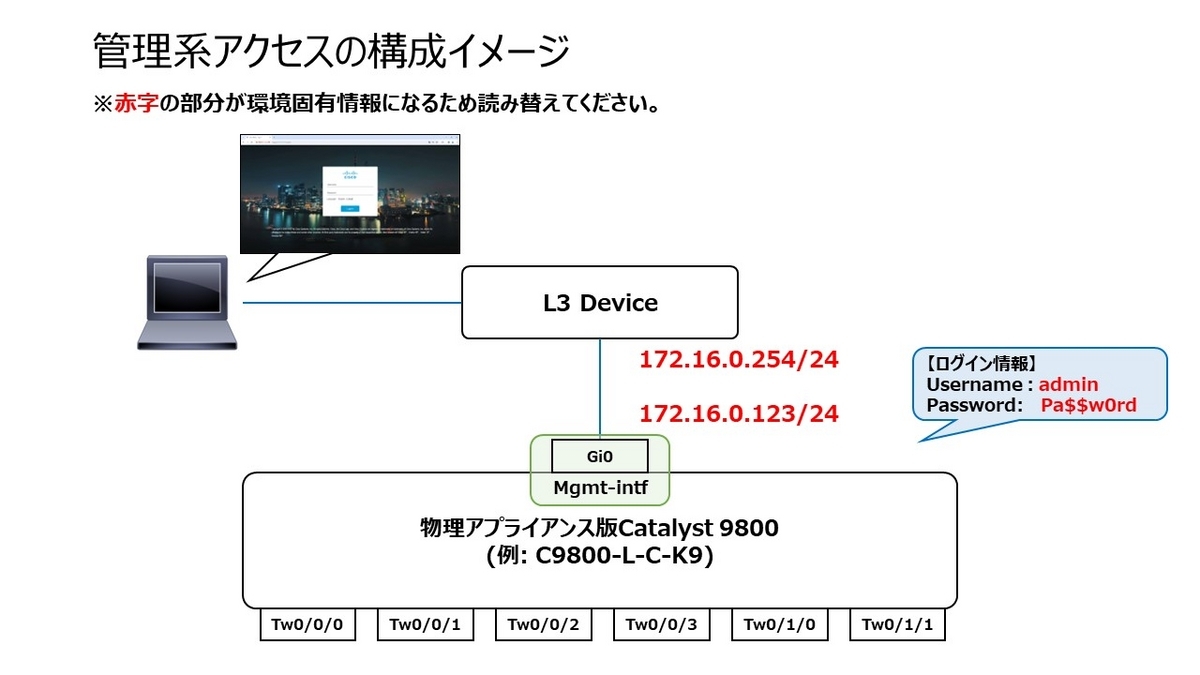

環境に応じて読み替え/書き換えが必要な個所を下記に整理します。

設定項目	設定値
IP Address	172.16.0.123
Subnet Mask	255.255.255.0
Gateway	172.16.0.254
Username	admin
Passw0rd	Pa$$w0rd

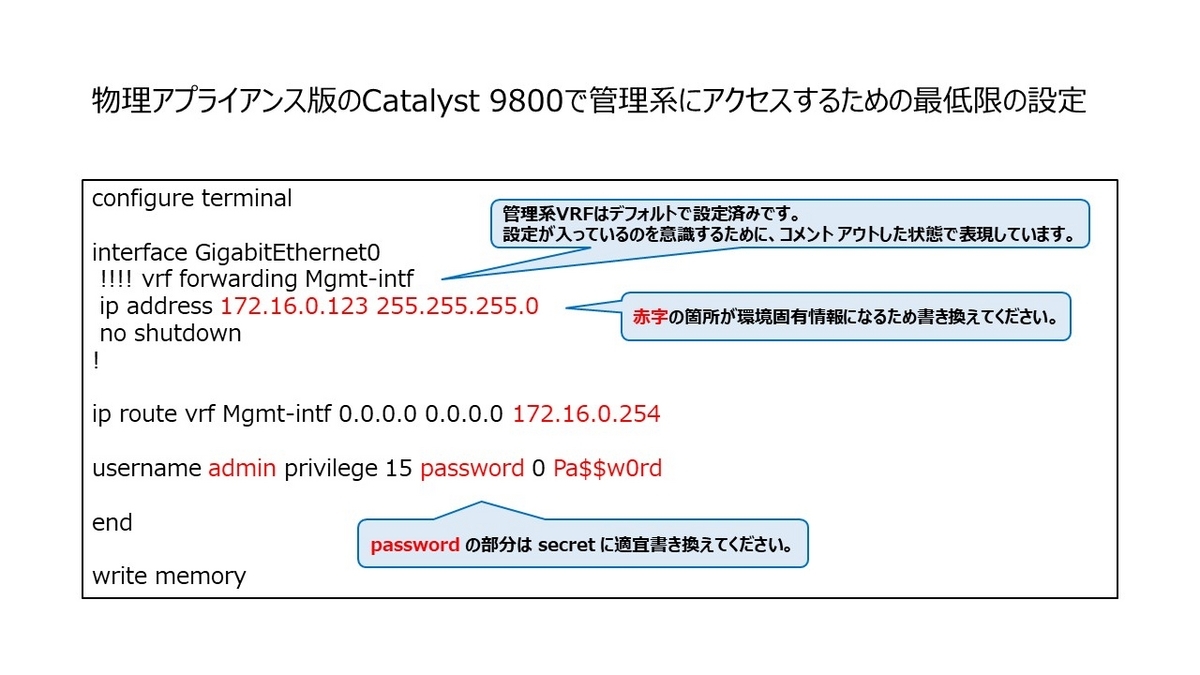

設定例

configure terminal

interface GigabitEthernet0
 !!!! vrf forwarding Mgmt-intf
 ip address 172.16.0.123 255.255.255.0
 no shutdown
!

ip route vrf Mgmt-intf 0.0.0.0 0.0.0.0 172.16.0.254

username admin privilege 15 password 0 Pa$$w0rd

end

実際にWeb UIやSSHでアクセスを試してみて、問題がなければ設定を保存してください。
